Sistem pluvial

Montajul sistemului pluvial Bilka

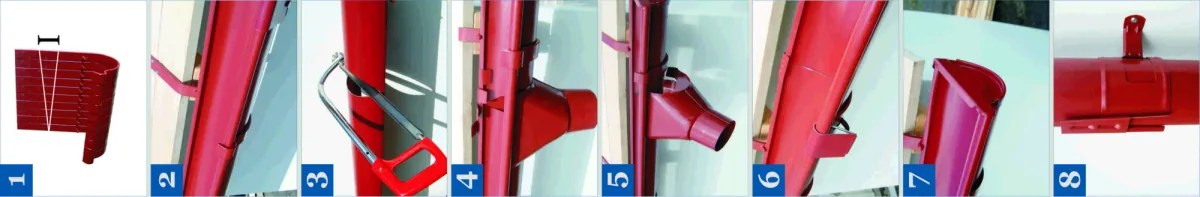

Cârligele 210 care se folosesc la montarea pe grinzi, margini sau scânduri, se îndoaie pentru a obține o pantă adecvată a jgheabului (3 5 mm / ml).

Montajul cârligelor

Cârligele 210 care se folosesc la montarea pe grinzi, margini sau scânduri, se îndoaie pentru a obține o pantă adecvată a jgheabului (3 5 mm / ml).
Cârligele combi se folosesc la montarea directă pe grinda frontală, păstrând o pantă adecvată a jgheabului (3 5 mm / ml).
Cârligele se vor fixa la intervale de 60 – 90 cm, iar cârligele de capăt se amplasează la o distanță de aproximativ 10 cm de la capătul jgheabului.
Nu uitați să amplasați câte un cârlig de fiecare parte a colțarului.
Montarea cârligelor începe cu înșurubarea cârligelor de capăt, apoi între acestea se întinde o sfoară pentru a marca linia de montare a celorlalte cârlige.
În cazul utilizării a două burlane, cârligele se montează de la mijloc, menținând panta în direcția celor două burlane.

Pe jgheab se fixează locul unde va fi amplasat racordul, apoi cu ajutorul unui bomfaier se taie orificiul (atenție: nu folosiți un fierăstrău circular în acest scop).
Marginile tăiate se îndoaie către exterior, astfel încât să se permită evacuarea apei către colector.
Montați racordul pe burlane, introducând marginea îndoită a acestuia în îndoirea exterioară a jgheabului. Apoi apăsați racordul pe jgheab și instalați-l prin îndoirea capetelor tăblițelor către marginea interioară a jgheabului.

Amplasați jgheaburile și colțarele începând cu jgheabul care are colectorul deja montat, introducând partea exterioară a jgheabului în orificiul de pe cârlig și apoi apăsând marginea exterioară în închizătoare. Apoi montați celelalte jgheaburi și colțare.
Folosiți mufa de cuplare a jgheaburilor, etanșați toate cuplajele dintre jgheaburi și colțari. Aveți grijă, conexiunile trebuie să se găsească la distanțe egale de cârlige.
Cuplajele jgheaburilor se strâng în partea din spate a jgheaburilor, astfel încât garnitura să se găsească la mijlocul cuplajului. Apoi se instalează clemele pentru partea frontală a celui de-al doilea jgheab sau colțar, închizând cuplajul și asigurându-l prin îndoirea tăbliței.
Jgheaburile și colțarele se amplasează păstrând o distanță de 2 3 mm între acestea pentru a compensa schimbările de lungime.
Capacele se instalează la capătul jgheaburilor, introducând în adânciturile sub forma de arc puțin silicon. Apoi se amplasează baza și se apasă urechea frontală pe marginea jgheabului, urechea posterioară se îndoaie în spatele jgheabului.

Pe zid se fixează o sfoară de-a lungul căreia va fi amplasat burlanul. Apoi se aplică brățara burlanului indicând locul de fixare al acesteia și pregătind orificiile de montare. Brățara se montează cu ajutorul unor dibluri. În cazul în care produsul se montează pe un perete cu izolare termică din polistiren trebuie să se utilizeze ancora de lungime adecvată.
Prima brățara se montează direct pe cot, iar ultima înainte de evacuare. Distanța maximă dintre brățări nu trebuie să depășească 2 m.
După montarea țevilor se fixează mufele pentru brățări folosind pene de lemn.
La capătul burlanului se fixează evacuarea sau, în cazul în care apa este evacuată la sistemul de canalizare, un burlan cu flanșă.
Atenție: Nu uitați să curățați foarte bine jgheaburile de resturi de tablă tăiată sau șpan. Resturile lăsate vor rugini și vor cauza decolorarea suprafeței tablei.
